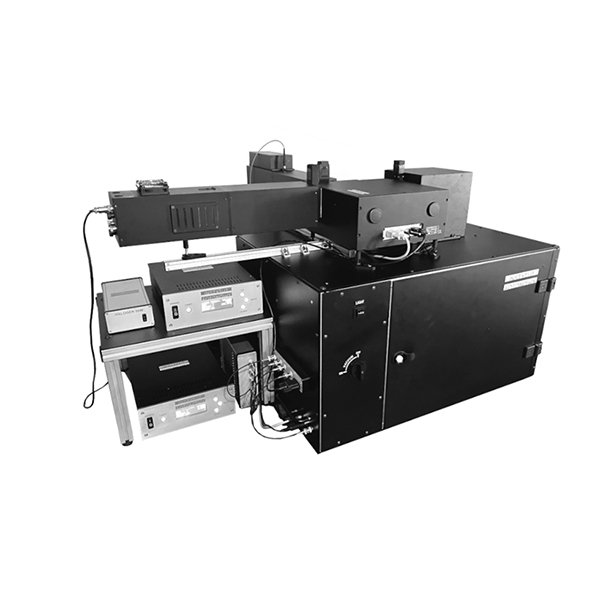

描述

量子效率测量站是用于太阳能电池光谱响应研究的完整实验装置。样品由光栅产生的单色光束照射，入口处有两种类型的光源：氙灯和卤素灯。两种灯的波长范围涵盖 UV、VIS 和 IR 光。带有偏置光扩展的仪器能够使

用来自附加氙灯的标准化白色 AM1.5G 光和空气质量过滤器来激发样品。

将检查的细胞放置在电动真空 XY 工作台上，并带有手动 Z 轴偏移。

测量在暗室中进行，环境光和场进行筛选。入射光强度由双波段 Si/InGaAs 光电二极管监控。所有系统组件都是完全自动化的，通过软件控制。

仪器测量的数量：

• I-V 特性

• 照明下的开路电位 （OCP）

• 光谱反射系数 （R）

• 光谱透射系数 （T）

特性：

• 外部量子效率（EQE 或 IPCE）

• 内部量子效率（IQE 或 APCE）

• 短路电流密度

• 填充因子

QE 测量站模块

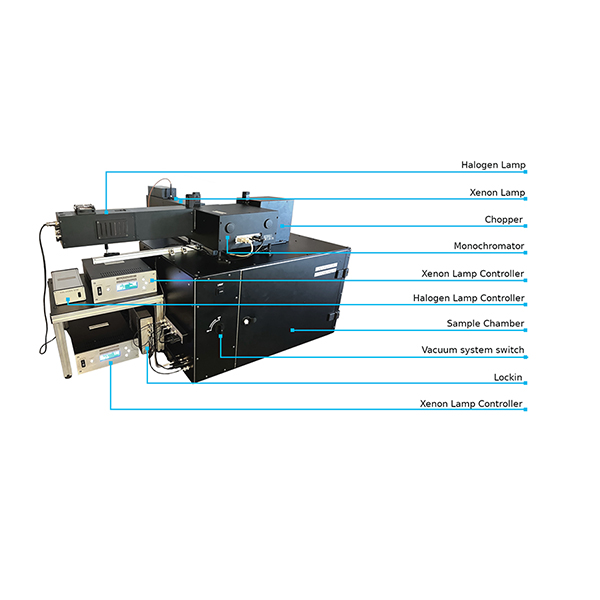

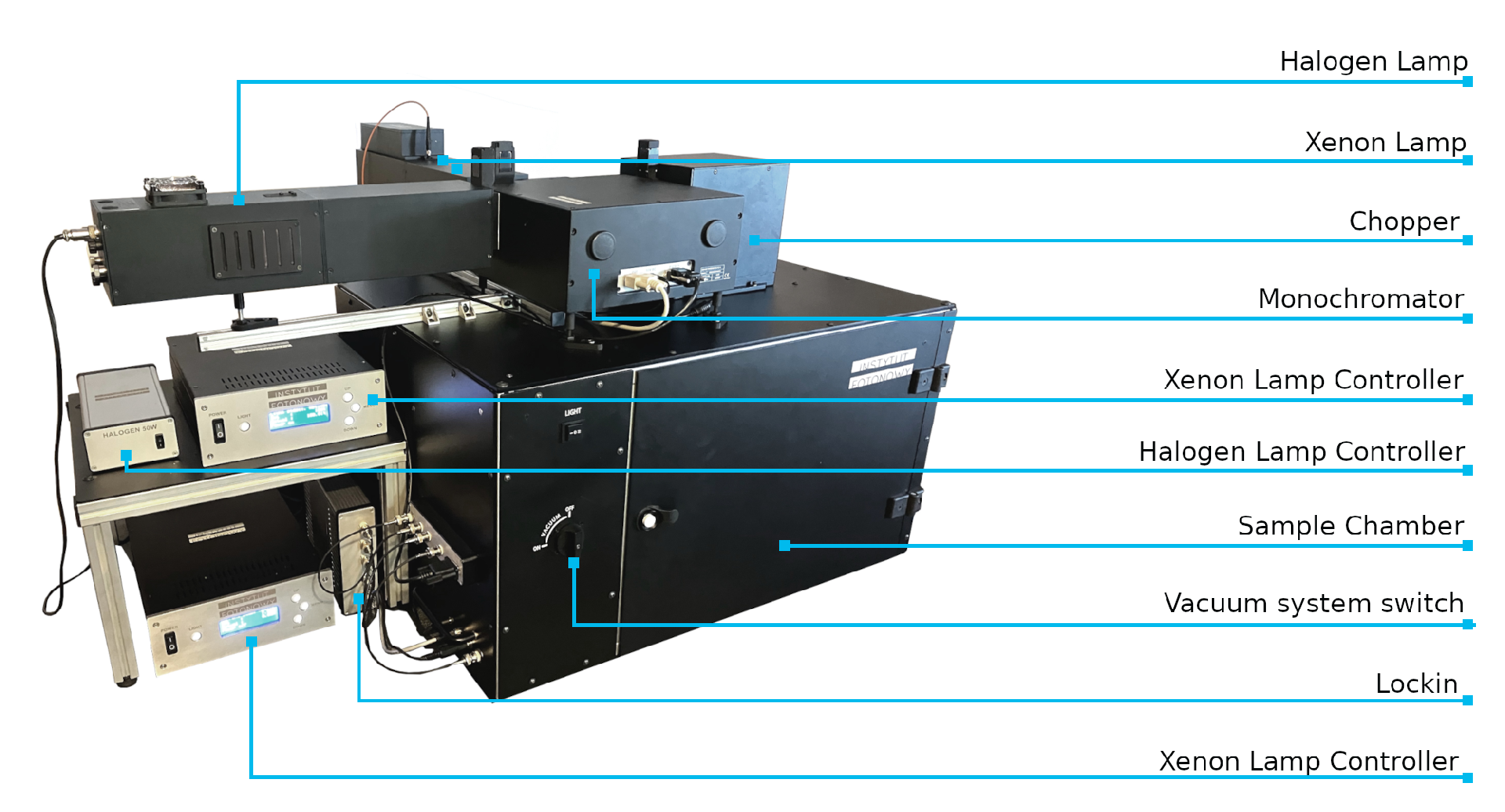

该系统包括：

样品室

• 带内置光电二极管的电动多轴真空台

• 积分球

• 带有两个入口狭缝的光栅，用于在光源之间自动切换

• Monochomator 入口处的氙灯

• 单色器第二个入口处的卤素灯

• 用于被测信号处理的锁相

• 氙气灯 + AM1.5G 滤光片（偏置光扩展）

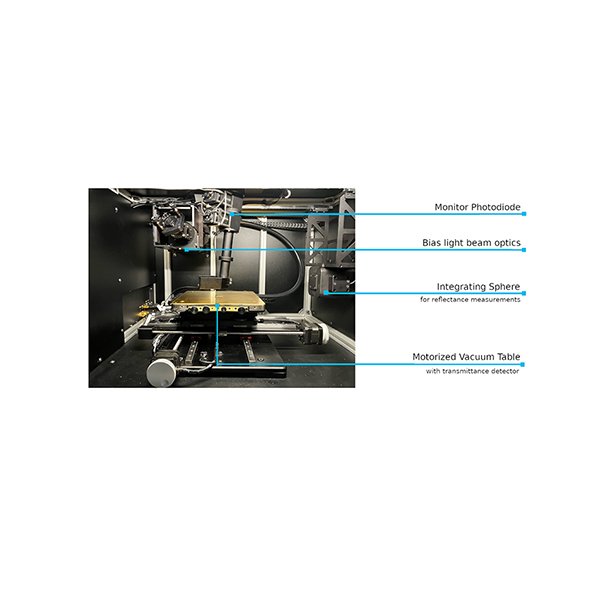

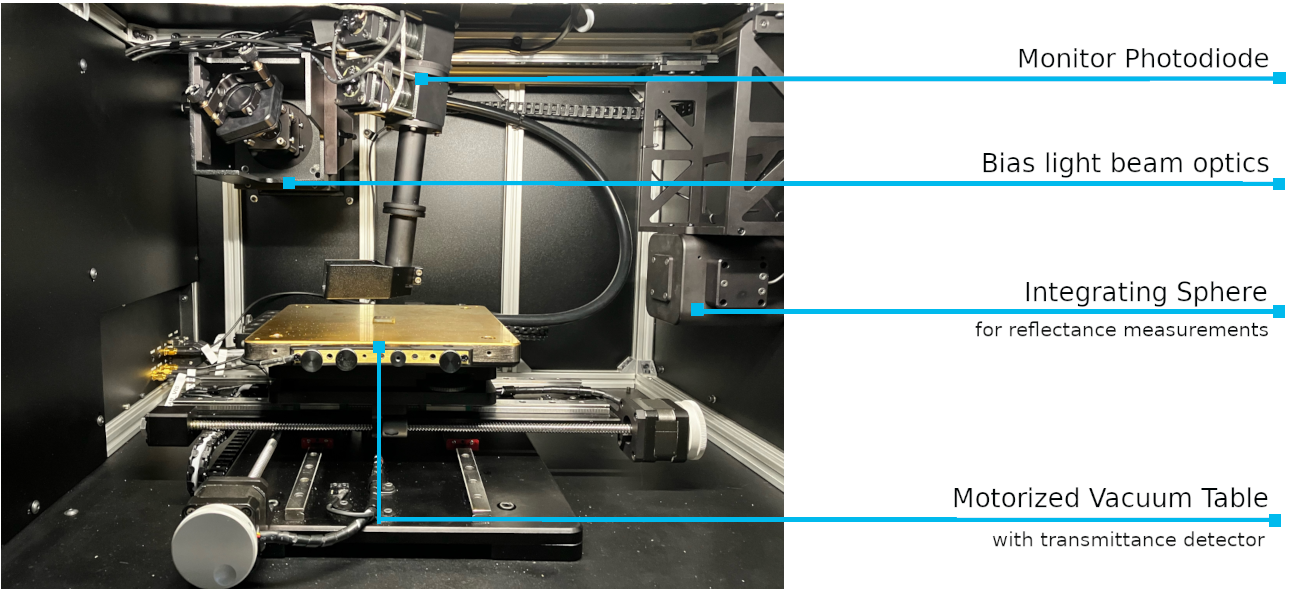

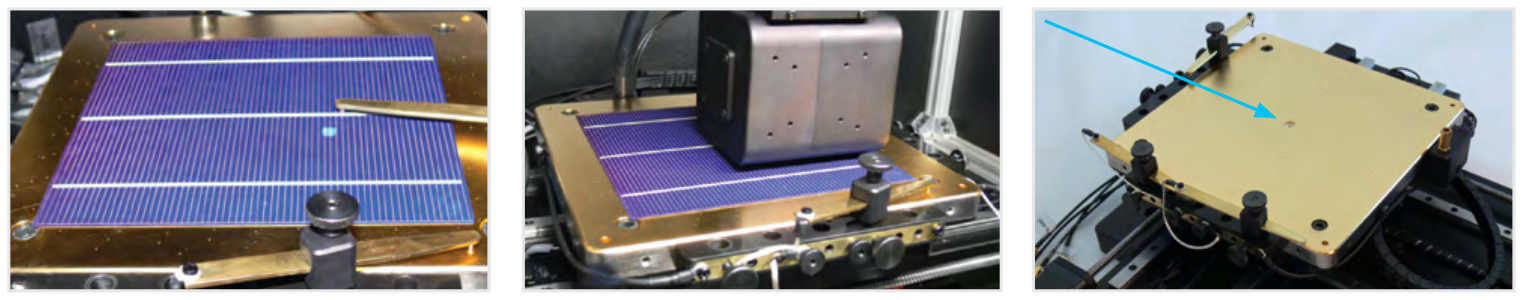

样品室内部

光电流测量/ 反射磁通量测量/ 内置光电二极管，用于透射磁通量测量

规格

仪器性能可能会根据特定要求进行定制。

常规

• 总波长范围：200 ÷ 1650 nm

• 样品上的可调白光束强度：0.01 ÷ 0.1 W/cm²

• 照明均匀性：10%

氙灯

• 150 W 氙气灯

• 水冷系统

• 低电磁发射点火器

• 稳定模式：

– 电流稳定（失真< 1%）

– 电力稳定，

– 光强度稳定（在实验期间提供恒定样品照明的独特解决方案）

• 样品上的辐射强度：35 mW/cm2

卤素灯

• 卤素灯泡的电功率：150 W

• 反射器类型：椭圆形

• 风冷系统

单色 仪

• 转盘上有三个光栅，每个光栅都针对不同的波长范围进行了优化

• 根据波长选择自动切换光栅

• 电动输出和输入狭缝，通过软件控制

• 两个用于不同光源的输入狭缝，通过软件切换

• 入口和输出狭缝开口范围：0 ÷ 5 mm

• 电动内部快门，可完全切断光束

• 光谱分辨率：0.1 nm（取决于输入和输出狭缝宽度）

• 输出端的 Chopper

过滤器更换器

• 放置在样品室入口处

• 至多 6 个过滤器，

• 默认提供两个边缘（长通）滤光片：400 nm 和 600 nm

探测器

双波段 Si/InGaAs 光电二极管用于监测入射光强度、通过样品传输的磁通量和样品反射的磁通量锁定

• 偏置电位范围：-5 V ÷ 5 V

• 电流范围：1 μA、10 μA、100 μA、1 mA、10 mA、100 mA

• 电流分辨率：从 1 pA 到 100 nA（取决于范围）

• 采样率：1 kSample/s

• 与 PC 连接：通过 USB 2.0

• 同时处理两个光电二极管输入（参考光电二极管和反射光电二极管/透射光电二极管）

• 直流和交流测量模式

• 输入增益：x1、x2、x4、x8、x12

• 积分时间：1 ms ÷ 10 s

电动多轴真空工作台

• 大样品尺寸：20 x 20 cm

• 手动放置在样品任意位置的接触电极

• 金涂层

• Z 轴移动范围：12 mm（手动）

• 移动精度：0.01 mm

• 内置检测器，用于透射光检测

• 用于光电流测量的可调节触针，

• 集成真空泵，将样品保持在稳定位置

优势:

量子效率测量站以宽光谱覆盖（200-1650 nm）、双光源自动切换、大尺寸真空工作台、双波段探测器、偏置光扩展为主要优势，为太阳能电池、光电探测器、光催化材料等领域提供完整的量子效率表征解决方案。

从EQE到IQE，从I-V到OCP，从反射到透射，本系统助您整体评估光电器件性能。
