我们提供真正的正交超声波风速仪。这种新的声波风速计/温度计结合了早期型号的所有功能，使用前沿的微处理器和表面贴装技术。计算风速的软件已得到增强和优化，以提供快速响应的超声波风速计/温

度计。操作声波风速计/温度计的电子设备位于探头阵列中。通常情况下，声波风速计/温度计是直流供电的，但是其他电源可通过外部适配器或联系工厂获得。声波风速计/温度计通常连接到运行终端仿真程序的计算

机，或者可以直接连接到哑终端。应用技术公司的声波风速计/温度计是一种稳定、低功耗的风速计，能够长时间无人值守运行。

该系统可包括：单轴、双轴或三轴探头阵列，以及其他几种新型探头阵列设计。这些设计减少了流动不对称和结构构件干扰造成的误差。该系统沿相互正交的声路检测风速分量，计算风速并直接以工程单位输出。探

头阵列设计声波风速计/温度计是真正的正交超声波风速计，可提供真正的垂直速度测量。“W”分量不是从其他测量中推断或计算出来的，而是一种校准精度优于±0.1°的直接测量。该系统还提供了必要的计算，以

计算声波温度，（在“W”路径），校正速度污染。它为这些数据提供了极好的频率响应，使其成为基础大气研究的许多方面的理想选择，以及对非常精确温度的任何要求。这些超声波风速计是测量涡流协方差法系统的

理想选择。（也称为涡流关联和涡流通量）。这是一种用于计算大气边界层内垂直湍流通量的大气测量技术。

超声波风速计/温度计是一种基于微处理器的风速传感器，能够以可靠的精度测量一个、两个或三个轴上的风速。我们的是真正的正交超声波风速仪。该仪器通过沿固定正交方向发射和接收超声波信号来测量风

速分量。然后，微型计算机电子设备处理这些信息并计算三个轴（3D）的风速。由于没有运动部件与气流达到动态平衡，超声波风速计对风速波动反应迅速。它对风速呈线性响应，不受其他速度分量以及压力、温

度和相对湿度的污染。

传感器的标定是由其设计参数确定的，因此可以作为准确测量的仪表。探头阵列的设计是为了较大限度地减少由支撑底座产生的流动变形，并允许垂直组件具有非常宽的无障碍覆盖范围。探头阵列可以朝向任何方向，

但理想情况下，垂直轴安装在两个水平轴的上风上。传感器是压电晶体和完全密封的崎岖户外操作。电子设备都包含在探杆中。这使得它可以作为一个塔式仪器，能够承受恶劣的环境条件。传感器的操作和超声波功

能，以及所有的计算和数据传输都由微处理器控制。

超声波风速仪的数据是串行数字的。输出为RS-232C兼容的UART异步格式。它以ASCII十进制数表示数据，可以直接连接到计算机，传输到任何数字记录设备，或者其格式也可以直接在终端上读取。温度信息是被

测风的超声波温度，通过垂直超声波测量来计算。

特征：

• 单分量风速

• 快速响应风速

• 快速响应温度

• 非常准确

• 基于微处理器

• 固态数字操作

• 无活动部件

• 无人值守操作

• 易于安装

• 坚固的结构

• 低功率

• 直流供电

• 真正交测量

• 3D风

功能：

• 能够通过串行端口执行远程命令

• 执行内部校准以保持精度

• 用户可编程数据速率和平均值，从每60分钟1个输出到200 Hz

• 选择“数据平均”或“中值”过滤器

• 从多种输出格式中选择

• 从几个波特率中选择

• 将超声波操作与外部触发器同步

• 能够为其他仪器输出“触发”脉冲

• 选择输出“音速”和/或“温度”

• 输入已知的相对湿度值以获得更精确的温度输出

• 用户对温度计算的调整

• 将水平速度改变为风速和风向，同时保持垂直温度

• 打开或关闭流量畸变校正

• 用户对流量畸变计算的调整

SATI系列超声波风速仪技术指标：

测量范围：

• 风速（V）±15米/秒

• 风速（Vx）±20米/秒

• 风速（Sx，K）±30米/秒

• 风速（A）±65米/秒

• 温度 -50°至+70°

• 风向 0-359度

路径长度：

• “V”型圆形探头 10厘米

• “A”、“Sx”、“K”和“Vx”探头 15厘米

准确度：

• 风速 ±0.01米/秒

• 正交性（方向）±0.1度

• 温度±1.2°

• 声波温度 ±0.1°C或±0.05°C

分辨率：

• 风速 0.01米/秒。（正常），0.001米/秒。（可选）

• 风向 0.1度

• 温度 0.01摄氏度

输出：

• 数据速率 <1 Hz至200 Hz-可变

• 数字化 串行RS-232C兼容（RS422可选）

• 波特率 4800 - 460,800

• 音速

• 状态

• 原始温度

操作

• 温度范围 -50°C至+70°C

• 已使用到 +250°C

• 相对湿度 0 - 100%

• 雨/雪 可以加热

电源要求：+12 VDC，@<100 mA，（9-32 VDC）

探头阵列：

• “A”-非正交，12.6厘米x 22.6厘米x 19.6厘米

• “Sx”-单轴，2.54厘米x 15.9厘米x 17.8厘米

• “Sx”-双轴，25.4厘米x 25.4厘米x 17.8厘米

• “Sx”-三轴，25.4厘米x 35.6厘米x 35.6厘米

• “K”-只有三轴，25.4厘米x 33.0厘米x 40.6厘米

• “Vx”-只有三轴，25.4厘米x 25.4厘米x 25.4厘米

• “V”-只有三轴，17.8厘米x 17.8厘米x 17.8厘米

重量，<1.0千克

探头安装（所有探头类型）：3.175 cm方管

这是气象仪器生产线上的超声波风速仪。超声波风速计提供了更高的精度和可靠性比机械杯和叶片。本气象仪器是为从事气象研究的部门和教育机构设计的。

“A”型声波风速仪是一种3轴、三维、15厘米、非正交的科学气象仪器，专为要求高风速范围的应用而设计。电子元件包含在探杆内。它使用直流电源工作，功耗<100ma（取决于选项）。这种气象仪器可以在许多不同的

天气系统中获得高精度的风速、风向和温度信息，新设计结合了调平和振动监测功能。

“K”型声波风速仪是一种3轴、3d、15厘米的科学超声波风速仪，专为大气边界层研究而设计。这种探头的设计使流量畸变误差更小化。电子元件包含在探杆内。它使用直流电源工作，功耗<100ma（取决于选项）。这

种气象仪器可以在许多不同的天气系统中获得高精度的风速、风向和温度信息。这些仪器已被建立用于涡动协方差工作，包括动量通量、潜热通量和感热通量。新设计结合了调平和振动监测功能。

“Sx”型超声波风速仪是一种3轴、3d、15厘米的科学超声波风速仪，设计用于要求水平风测量在同一平面上的环境监测。探头迎风侧的W分量测量提供了更准确和无障碍的垂直风值。电子元件包含在探杆内。它使用直

流电源工作，功耗<100ma（取决于选项）。这种气象仪器可以在许多不同的天气系统中获得高精度的风速、风向和温度信息。这些仪器已被建立用于涡动协方差工作，包括动量通量、潜热通量和感热通量。新设计结合

了调平和振动监测功能。

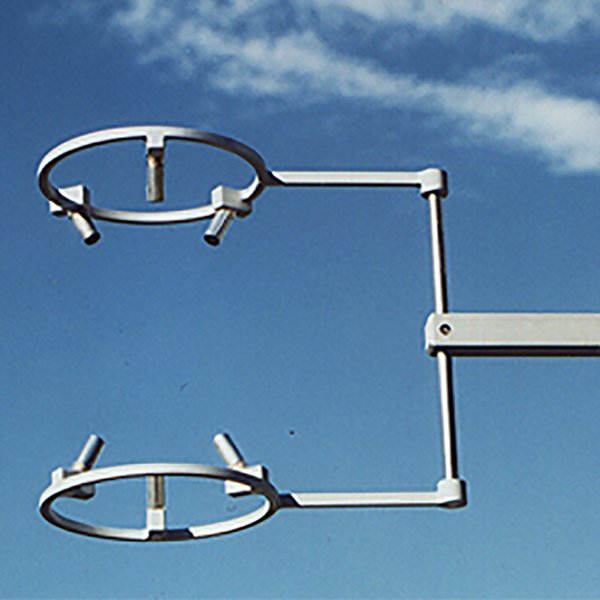

“V”型超声波风速仪是一种3轴、3d、10厘米的科学超声波风速仪，它是一种专门设计用于湍流的仪器，其中涡流测量必须是较小的，用于风速非常低且方向高度不可预测的植物和森林冠层的通量测量。电子元件包含在

探杆内。它使用直流电源工作，功耗<100ma（取决于选项）。这种气象仪器可以在许多不同的天气系统中获得高精度的风速、风向和温度信息。这些仪器已被建立用于涡动协方差工作，包括湍流通量、动量通量、潜

热通量和感热通量。新设计结合了调平和振动监测功能。

“Vx”型超声波风速仪是一种3轴、3d、15厘米的科学型超声波风速仪，设计紧凑，适用于风速非常低、方向高度不可预测的植物和森林冠层的流量测量。电子元件包含在探杆内。它使用直流电源工作，功耗<100ma

（取决于选项）。这种气象仪器可以在许多不同的天气系统中获得高精度的风速、风向和温度信息。这些仪器已被建立用于涡动协方差工作，包括湍流通量、动量通量、潜热通量和感热通量。新设计结合了调平和振动

监测功能。

“SPAS/2Y”型声波风速仪是一种2轴、2d、15cm的商用超声波风速仪。这种传感器提供了一个廉价的封装优异的性能。电子设备包含在探头内，通过一根电缆将探头连接到您的电脑。此传感器可以提供与科学超声

波风速仪相同的精度和分辨率，但机械方向除外。这个探测器是为了满足商业用户的需求而设计的，其价格介于两者之间。它使用直流电源工作，功耗<100ma（取决于选项）。这种气象仪器可用于许多不同的天气系

统，以获得准确的风速、风向和温度信息。

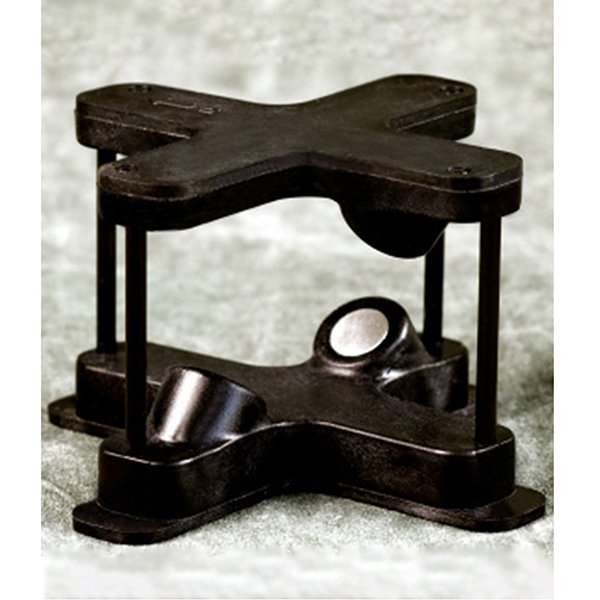

微型风和天气传感器

对于那些需要小型、轻型、低速风速计的人，对于那个小位置或在小型无人机上使用，我们现在有了一个新的TriSonicaTM-小型风力和天气传感器。

它的测量路径只有35毫米，重量为50克。由于体积小，它是一个全天候站，能够测量风速、风向、气温、相对湿度、气压、空气密度。它包含一个加速计和/或水平俯仰和滚动和指南针。

TriSonicaTM-Mini风力和天气传感器固态风力系统还可以提供所有三维气流的测量。开放路径提供尽可能少的风场畸变。

四条测量路径提供冗余测量。从计算中去除畸变较大的路径，以提供准确的风测量。

数据仿真允许直接连接到现有的数据记录器和系统，而无需对相关电子设备进行昂贵的更改。数据输出在工厂根据用户要求进行设置，并包括许多常见类型的风传感器的仿真。

应用领域：无人机载气象测量，微型气象站，受限空间风场研究，移动平台环境监测。

优势

我们的正交超声波风速仪系列以真正的正交测量、快速响应、准确精度、低功耗无人值守、多样化型号为主要优势，为基础大气研究、涡流协方差测量、环境监测和商业应用提供可靠、精确的风速/温度测量解决

方案。从标准三轴到微型无人机载，总有一款满足您的需求。
