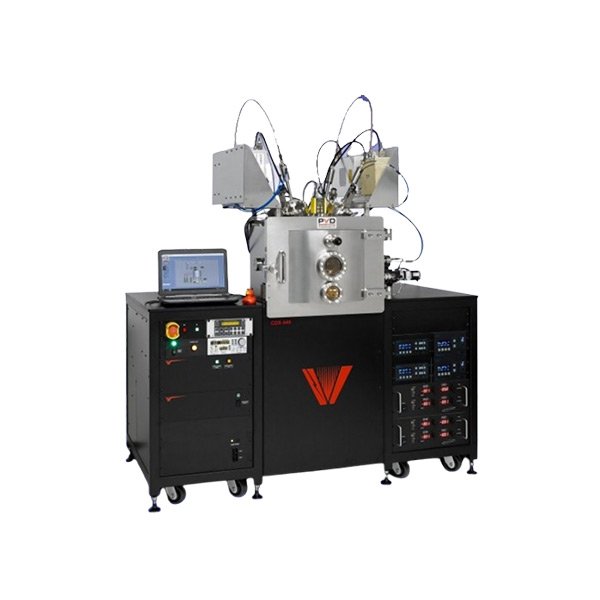

超高真空磁控溅射系统（UHV SPUTTER）

仪器介绍：

美国专业的制造商PVD公司是一家在磁控溅射沉积，电子束蒸发沉积，脉冲激光沉积等领域有着20年制造经验。

我司代理的PVD公司生产的磁控溅射系统可以实现在更大300mm衬底上沉积金属和电介质薄膜。使用RF、DC或脉冲DC电源的磁控溅射源可以单个模式或者联合-沉积模式工作，以便生产可以对满足普遍的薄膜要求。

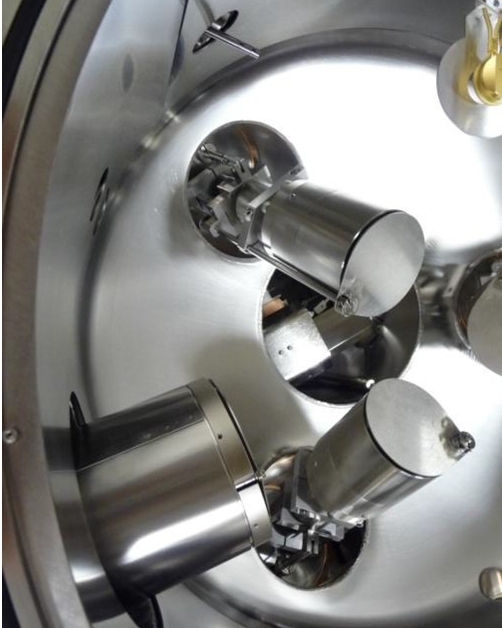

我司生产的钛磁控溅射源的尺寸可从1 inch（25mmm)到8inch（200mm)任选 ,并搭配内置倾斜装置以满足按照沉积工艺进行的微调。衬底支架符合更大300mm直径的晶片需求，并可对晶片加热至850°C及加载RF偏压。

磁控溅射系统可按客户需求增减其他窗口用于诸如残余气体分析（RGA）、反射高能电子衍射（RHEED)或椭偏仪（ellipsometry）。

技术参数：

Vacuum Chamber: 304不锈钢圆柱形腔体，满足不同客户的定制需求。

Pumping: 分子泵或冷凝泵，机械泵真空系统

Load Lock: 手动传片或自动传片,适合各种形状尺寸的小片到300mm大的圆片，高真空背景传递

Process Control: PC / PLC自动控制界面，菜单控制，数据获取和远程控制

In-Situ Monitoring & Control: QCM膜厚监控，光学膜厚监控，RGA残余气体分析

Substrate Fixture: 单片，多片，星状衬底夹具

Substrate Holders: 可加热，冷却，偏压，旋转

Ion Source: 衬底预清洗，纳米表面改性

Deposition Techniques

Magnetron Sputtering RF, DC, or Pulsed-DC;具有射频溅射，直流溅射，脉冲直流溅射。

Glancing Angle Depostion (GLAD)Cathodic Arc Plasma Deposition 倾斜角度溅射。
